Трансформатор Питания Светодиодов Серия EDR

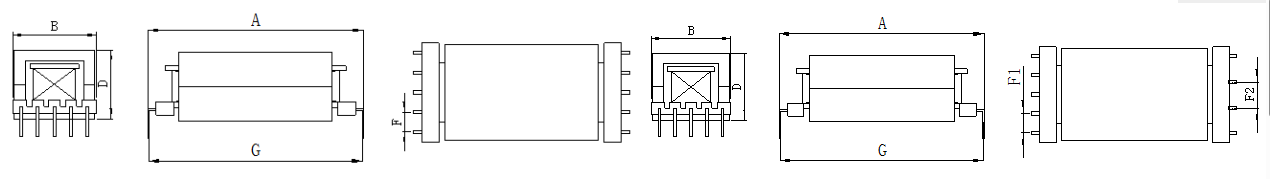

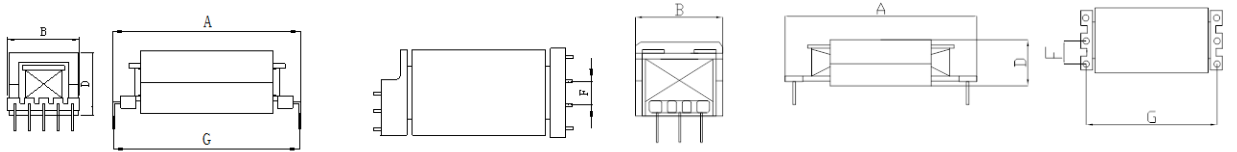

Форма И Внешний Размер (мм)
Электронные Характеристики
|
Форма сердечника |
EDR-2009 |
EDR-2610 |
EDR-2809 |
EDR-3909 |
EDR-4009 |
|
Тип шпульки |
Вертикальный |
Вертикальный |
Вертикальный |
Вертикальный |
Вертикальный |
|
Количество клемм |
5+3 |
5+5 |
5+3 |
5+3 |
5+5 |
|
Размер мм/Макс.A |
35.0 |
45.0 |
45.0 |
55.0 |
60.0 |
|
Макс.B |
16.0 |
13.5 |
16.0 |
16.0 |
17.5 |
|
Макс.D |
10.0 |
10.5 |
10.5 |
10.5 |
10.5 |
|
±0.3 G |
34.0 |
41.7 |
42.5 |
53.0 |
57.0 |
|
±0.3 F |
3.0 |
2.5 |
3.0 |
3.0 |
3.0 |
|
Площадь центральной части ноги Аемм² |
56.37 |
81 |
82.83 |
110.8 |
120.7 |
|
Максимальная мощность ВА |
20 |
30 |
36 |
65 |
72 |
Примечание: Данная конструкция основана на 1. Flyback-преобразователе 2. Феррите серии PC40 3. Частота переключения: 132 КГц
